Förderkette für die Automobil-Spritzlackierindustrie China Hersteller

Förderkette für die Automobil-Spritzlackierindustrie

Förderungskette für Automobil-Spritzlackierindustrie,Dies Kette ist eine Anwendung für die Automobillackindustrie. das Kette können mit profilierten C-förmigen Trägerstücken, prismenförmigen Stützen für einen besseren Übergang oder aufgeschweißten Lamellen zum Schutz vor Overspray ausgestattet werden. Zur leichteren Reinigung Ketten kann mit einer Antihaftbeschichtung versehen werden. Es sind auch Ketten der Super-Serie erhältlich, mit hochpräzisen Kettenteilen, optimierter Wärmebehandlung, die so konstruiert und hergestellt sind, dass sie den härtesten Bedingungen standhalten

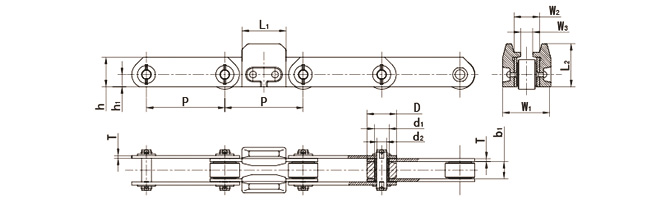

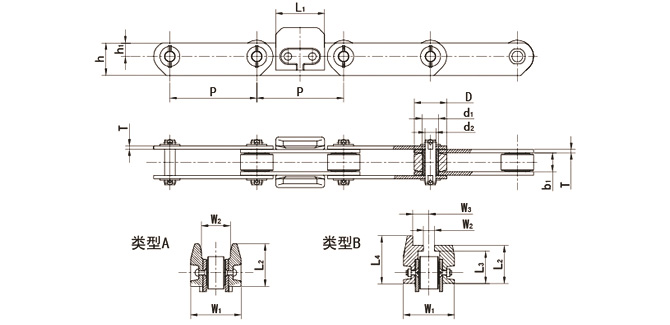

Typ	Tonhöhe (Pitch)	Scooter	Busch	Pin	Plattenhöhe		Plattendicke	Breite zwischen Innenplatte	Anhang							Stärke
	P	D	d1	d2	h	h1	T	b1	W1	W2	W3	L1	L2	L3	L4	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN
A	160	60	30	20	60	25	6	35	93	53		90	53			160
A	160	60	30	20	60	25	6	40	98	53		90	58			160
B	160	60	30	20	60	25	6	40	98	20	30	90	70	60	80	160

Tonhöhe (Pitch)

Scooter

Busch

Plattenhöhe

Plattendicke

Breite zwischen Innenplatte

Anhang

Stärke

160

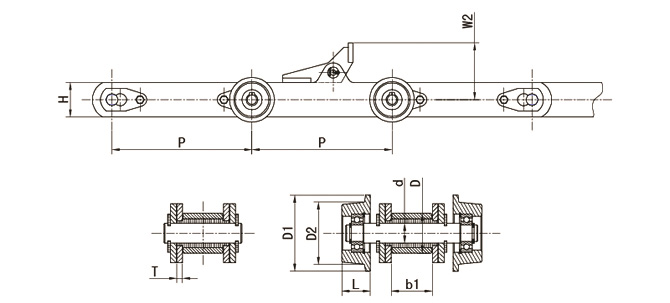

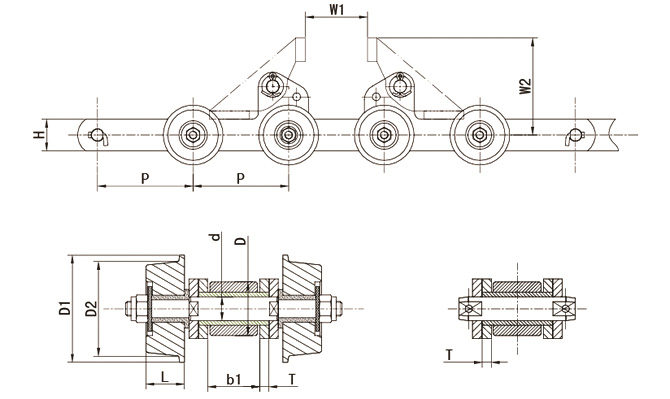

Tonhöhe (Pitch)	Breite zwischen Innenplatte	Scooter	Pin	Plate		Seitenrolle			Kopf drücken		Stärke
P	b1	D	d	H	T	D1	D2	L	W1	W2	KN
120	35	36	16	40	72	72	63.2	26	78	122	100
125	35	36	16	40	72	72	63.2	26	88	122	100

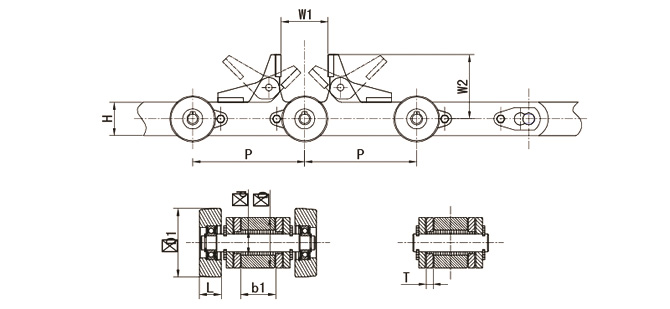

Tonhöhe (Pitch)	Breite zwischen Innenplatte	Scooter	Pin	Plate		Seitenrolle		Kopf drücken		Stärke
P	b1	D	d	H	T	D1	L	W1	W2	KN
200	42	60	30	60	8	82	26	84	115	224

Tonhöhe (Pitch)	Breite zwischen Innenplatte	Scooter	Pin	Plate		Seitenrolle			Kopf drücken	Stärke
P	b1	D	d	H	T	D1	D2	L	W2	KN
250	43	42	21	62	6	80	65	30	101.5	112
